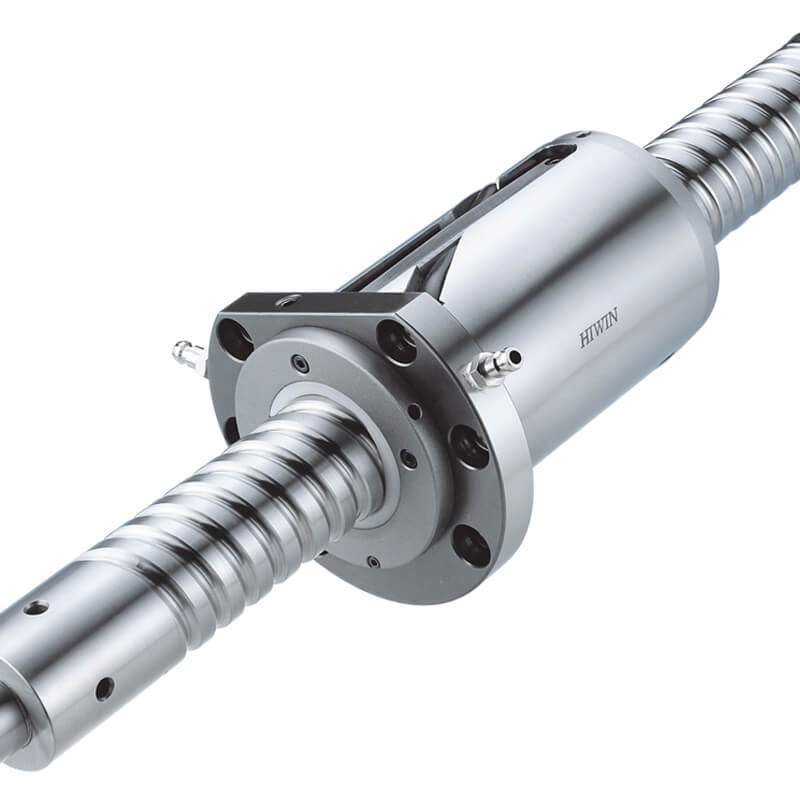

Cool Type I 滾珠絲杠
特征
優化設計
利用計算機仿真與有限元素分析，使Cool Type滾珠螺桿具有完善的熱抑制功能與高可靠度的結構。
提升更高的運轉速度，并可達200,000之超高Dm-N值
Cool Type滾珠螺桿可消弭因高速運轉而產生的溫升問題，反之因具備穩定的溫控功能而能提升更高的運轉速度。
避免熱變形
Cool Type滾珠螺桿具備優化熱傳設計(Optimized heat transfer design) 可有效降低熱源產生與避免熱變形。
增加耐久性
當滾珠螺桿在往復運轉頻繁之使用環境時，鋼珠間因熱源生成可能會造成氧化(oxidized)或脫碳(decarburized)現象而縮短使用壽命。Cool Type滾珠螺桿由于在穩定的溫控環境下操作，可增加耐久性。
延長潤滑油脂壽命
由于在一溫控環境下操作，可防止?jié)櫥椭驕厣a(chǎn)生質量劣化現象，相對延長潤滑油脂壽命。
維持恒溫環境并降低機臺暖機時間(warm-up time)當Cool Type滾珠螺桿在高速運轉下，經過測試驗證螺帽與螺桿同時冷卻溫控之效應確實維持恒溫環境，進而降低機臺暖機時間(warm-up time)。
提供更高的進給精度
Cool Type滾珠螺桿的冷卻作用可抑制熱變形，并使進給精度(feeding accuracy)維持穩定值。
性能
對高速工具機而言，螺桿中空冷卻作用已不足以對抗在高速運轉下的熱生成與熱變形，因?yàn)楦咚龠\(yùn)轉下的螺帽本身即為一個熱源 (heat source)，測試結果如圖8.3所示(其測試條件與下面敘述同)，為求高速運轉下的精度與壽命，HIWIN建議同時使用螺帽冷卻與螺桿冷卻的方式 (Cool type I)，以因應滾珠螺桿在高速下的嚴苛環境。

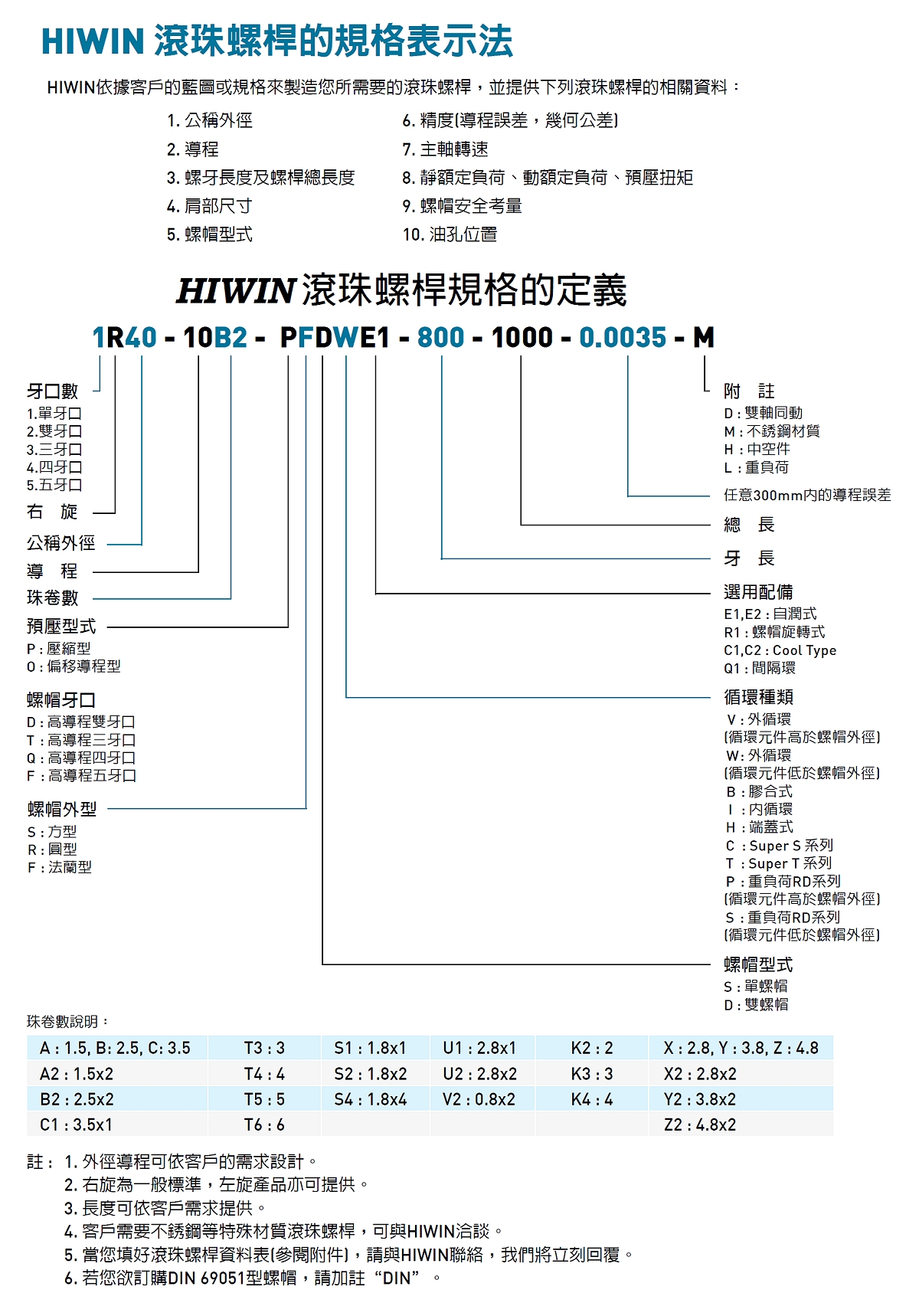

規格說明
